实验原理

实验讲义 PDF

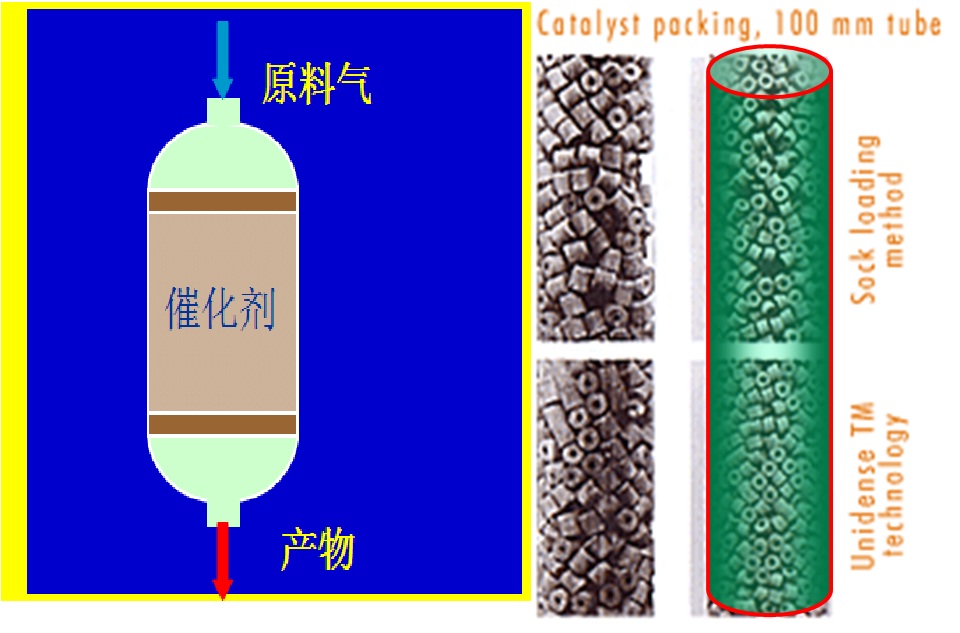

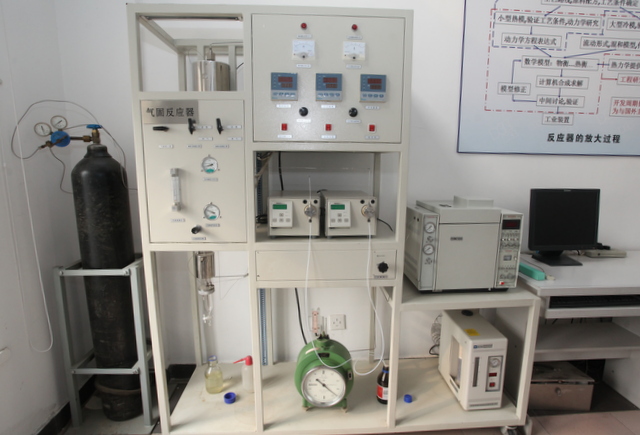

    若在反应器中，原料气以一定流速通过静止催化剂的固体层，通常把这类反应器称为固定床反应器。本装置就是一个的典型的管式积分反应装置，该反应器包括反应管和预热器，为了方便安装和密封，反应管和预热器是一体结构，用一只反应管加工而成。反应管上部是预热器，用于汽化原料生成蒸汽。预热器内填充有瓷环，可以提高传热效果和加热面积。汽化后的原料可在预热器内混合，进入到反应器的瓷环部分，再经过充分混合，通过催化剂床层进行反应。用积分反应器，可以评价一定组成和颗粒形状的催化剂的最佳温度、压力等工艺条件和空速等操作条件，对于放热或吸热反应，在反应过程还会存在床层温度的最大或最小值，并由此确定控制点的位置和变化范围，选择合理的控制方式，催化剂的转化率、选择性，还要评价在某个适宜空速下的操作温度和催化剂寿命、产率、生产能力及热点漂移情况等。
